DIV5142の統合コントローラ 組み立て(2) - kkumax

2025/03/06 (Thu) 01:16:28

こんばんはとりあえずハンダ付けは終わりました。
次のステップとしてRaspberrypi-PicoをPCへ接続して
最初の一回目なのでストレージとして認識されて
そこにRD5142_2w_1b_lcd.uf2をコピーして終了しました。
で!(超初心者ですいません。m(_ _)m)
次は何をすれば良いのでしょうか?
RaspberryPi-PICOの扱い方について参考になるHP等あれば
教えていただけないでしょうか?

Re: DIV5142の統合コントローラ 組み立て(2) ヒロ

2025/03/06 (Thu) 09:00:07

それだけでOKです。あとはCONTROLLER UNITに差し込めばLCDに表示がでてくるはずです。

Re: DIV5142の統合コントローラ 組み立て(2) - kkumax

2025/03/06 (Thu) 09:58:50

ありがとうございます。
次の段階で5142基板と重ねると大電流が流れてすぐにSWを切りました。
目視ではショート等は発見できません?
一つ気になるのは上下接続に内側のCNBを使ったのですが
これってダメなんでしょうか?

Re: DIV5142の統合コントローラ 組み立て(2) - ヒロ

2025/03/06 (Thu) 10:06:29

>一つ気になるのは上下接続に内側のCNBを使ったのですが

問題ないです。私もそうしています。

Renew DIV5142の74245のパターンカットが不十分とか?電源ラインの短絡(3.3V-GND間,5V-GND間)を疑ってみてください。

Re: DIV5142の統合コントローラ 組み立て(2) - kkumax

2025/03/06 (Thu) 10:15:09






























>Renew DIV5142の74245のパターンカット
根性入れて(笑)カット部分2箇所は作業したので問題ないと思います。
テスターで3.3V-GND間,5V-GND間の入力部分を当たって見ても問題無い
「OL」表示です。
参考までに2枚で何mA程度流れるか教えていただけないでしょうか?
(3.3Vの三端子を載せており5Vのみです)

Re: DIV5142の統合コントローラ 組み立て(2) - ヒロ

2025/03/06 (Thu) 10:45:14

実測してませんが、カタログベースでいけばPCM5142が8個分ですから、2枚でおよそ100mA+α程度と思います。

Re: DIV5142の統合コントローラ 組み立て(2) - kkumax

2025/03/06 (Thu) 11:15:45

ありがとうございます。
初歩的ミスで すいません。
3端子レギュレーターのピン配置を違うモノを使っていました。
電流は止まりましたm(_ _)m
次の段階 最初のオープニング画面が出てその次に
DSP B1 NG OK OK OK OK 残りは全部NGの画面で止まって
SW1からSW4 ロータリーエンコーダー反応無しです。
壊してしまった??

Re: DIV5142の統合コントローラ 組み立て(2) - ヒロ

2025/03/06 (Thu) 11:39:02

>DSP B1 NG OK OK OK OK
OKの数が多いですが、最初にNGがでているのでCH1のPCM5142との接続不良です。

Re: DIV5142の統合コントローラ 組み立て(2) - kkumax

2025/03/06 (Thu) 12:51:30

>最初にNGがでているのでCH1のPCM5142との接続不良です。
目視検査を顕微鏡で且つハンダを盛って見ましたが改善せず
万策尽きました...
やはり最初に流れた電流で壊れたと思います。
図々しいお願いですが
もし可能であればPCM5142を1個分けていただけないでしょうか?

Re: DIV5142の統合コントローラ 組み立て(2) - ヒロ@移動中

2025/03/06 (Thu) 14:13:45

予備あります。私信下さい。
しばらく出先なので早くて週明け発送になります。

Re: DIV5142の統合コントローラ 組み立て(2) - kkumax

2025/03/06 (Thu) 20:30:27

DVI5142をもう一枚作成してテストしましたが?
やはり >DSP B1 NG OK OK OK OK です。
自分、そんなにハンダ付けは下手じゃないと思っていましたが??
何かありそうなそれとも何かしでかしているのか??

追加で疑問点を

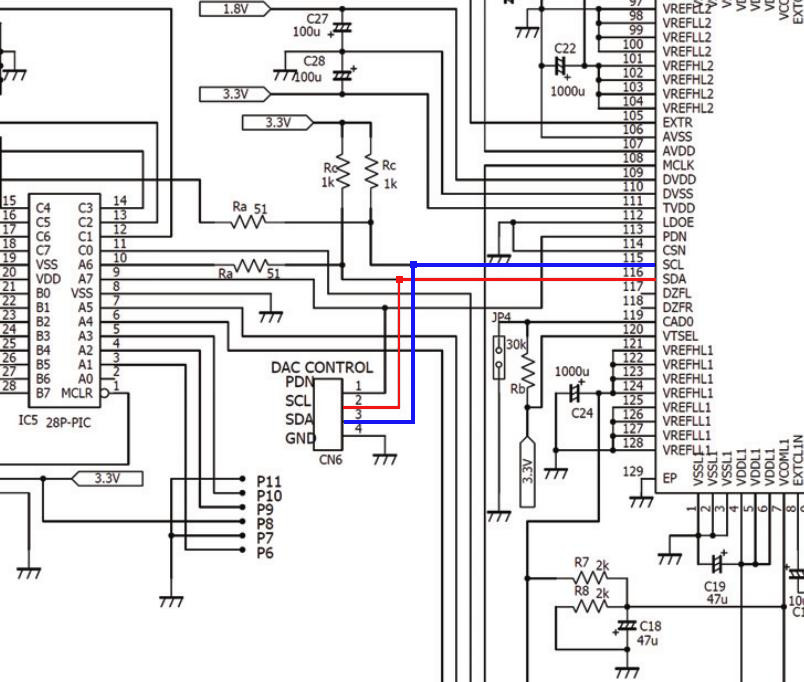

I2C通信のプルアップ抵抗ですがDIV5142の統合コントローラー側には
実装していません。
そしてDIV5142側にはプルアップ抵抗実装しています。
もしかしてこれは間違っていますか?

Re: DIV5142の統合コントローラ 組み立て(2) ヒロ@東京

2025/03/06 (Thu) 21:18:55

一度、違うソフトをDL(たとえばver2あるいはRD5142_4W_1Bなど)して試してみてください。いつも4枚のRenew DIV5142がある前提でのソフトの動作確認になっているので、枚数1枚のときのバグが潜んでいるかもしれません。
ちなみにDSP B1のあとにNGが表示されて、そのあと4つのOKがあるのですね?

>I2C通信のプルアップ抵抗ですがDIV5142の統合コントローラー側には実装していません。
そしてDIV5142側にはプルアップ抵抗実装しています。

プルアップ抵抗はどちらか一方でいいはずなのですが、まずはコントローラのみプルアップ抵抗(Rc=3kΩ)を実装することをお勧めします。こちらと同じ条件なので。

Re: DIV5142の統合コントローラ 組み立て(2) ヒロ@東京

2025/03/06 (Thu) 21:45:48

あと、WAITING CLK-INで止まっている場合は、クロックが入力されるまでそのままになっているかも(ver1.5の場合ですがうろ覚え)。Ver2では一定時間がたてば自動的に先に進みます。なんでもいいのでDAIを接続してみてください。

 そのあとに進むようだと、メニュの後ろのほうにI2C PORT の接続状況を示すところがあるので、I2C-1のところで,CH1のPCM5142である98が表示されるか確認してみてください。

Re: DIV5142の統合コントローラ 組み立て(2) - kkumax

2025/03/07 (Fri) 10:59:18































>I2C通信のプルアップ抵抗ですがDIV5142の統合コントローラー側には実装していません。
そしてDIV5142側にはプルアップ抵抗実装しています。
プルアップ抵抗はどちらか一方でいいはずなのですが、
まずはコントローラのみプルアップ抵抗(Rc=3kΩ)を実装することをお勧めします。
こちらと同じ条件なので。


ご教授いただき実行して見ました。
動作し始めました! 感謝!!

Re: DIV5142の統合コントローラ 組み立て(2) ヒロ@まだ東京

2025/03/07 (Fri) 20:55:06

非常に興味深い現象です。なんか、Kkumaxさんを人柱にしているようで申し訳ないです。

Re: DIV5142の統合コントローラ 組み立て(2) - kkumax

2025/03/08 (Sat) 23:48:58






























動作テストを始めました。
色々やってみてからメインシステムへ接続します。
上手く行ったら高層化して機能UPしていきたいと(笑)
