PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - きんさん
2026/05/29 (Fri) 17:31:32
毎々お世話になります。
PA3886DC基板を6パラ接続してパワーアンプをやっと制作しました。
オフセット調整も上手くいき音出しもでき音にも満足しておりますが電源OFF時に「ボソツ」というノイズが発生します。対策についてご教授いただけると幸いです。
・lm3886の電源は24v(整流のみ)オペアンプの電源は15v(安定化電源で基板上の3端子は使用せず安定化電源基板から供給。
・完全なDCアンプでなく入力はカップリングコンデンサを入れています。
・電源ON時はノイズなく電源スイッチ切って0.5から1秒ぐらいして「ボソツ」というノイズが発生します。
・lm3886の電源が下がるタイミングとオペアンプの電源が下がるタイミングがずれるので発生するのでしょうか？
Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - ヒロ
2026/05/31 (Sun) 20:03:53
電圧が各素子の動作下限電圧を下回ると、回路の動作が不安定になるのでポップノイズが発生します。これを抑制するには、電源電圧の低下を検知してLM3886のMUTEを動作させるか、スピーカラインをリレーなどでで切断するのが現実的な方法かと思います。
Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - きんさん
2026/05/31 (Sun) 23:15:14
ご教授ありがとうございます。
オペアンプ用の電源ＯＦＦタイミングをＬＭ３８８６用電源ＯＦＦより早くできないかと考え電源スイッチＯＦＦ時すぐにリレーで切れるようにしてみましたがうまくいかずかえってポップノイズが大きくなってしまいました。
出力がリレーの接点を通るのが気になるのでスピーカー保護回路基板を使っていませんでした。ＬＭ３８８６を６個パラにしているので組み立てた各基板のＭＵＴＥ端子（８ピン）を動作させるのはむずかしい状況です。やはりリレー切り替えのスピーカー保護回路基板を検討してみたいと思います。
Re: Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - きんさん
2026/06/03 (Wed) 20:55:35
アリ〇〇にスピーカー保護回路基板が安く(＠370円)売っていましたので購入して追加しました。これにより電源OFF時のノイズは出なくなりました。やはり遅延リレーを追しないとダメのようです。ありがとうございました。

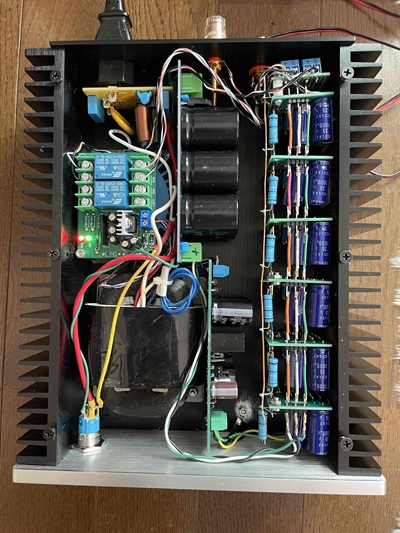

追加基板の実装はギリギリでした。写真を添付しておきます。(配線がごちゃごちゃなのはご容赦ください。)
Re: Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - きんさん
2026/06/03 (Wed) 21:04:55
アリ〇〇にスピーカー保護回路基板が安く(＠370円)売っていましたので購入して追加しました。これにより電源OFF時のノイズは出なくなりました。やはり遅延リレーを追しないとダメのようです。ありがとうございました。
Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - きんさん
2026/06/03 (Wed) 21:40:00
何回もすみません。スマホで写真が添付できませんでしたのでパソコンで添付します。
Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - ヒロ
2026/06/03 (Wed) 22:00:46
LTC1237をつかったMUTE基板でしょうか。
トランスをつかうことが前提になりますが、ON/OFFのどちらも対応できるので便利ですね。
リレー接点が気になるなら、MOSFETリレーに改造するのもいいかもしれません。ON抵抗が機械式リレーの1/10以下にできますから。
Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - きんさん
2026/06/05 (Fri) 21:28:37
ＭＯＳＦＥＴリレーのご紹介ありがとうございます。
切り替えスイッチ基板として
「リレー切り替え基板」と「MOSFET SWITCH CONTROLLER」を作成されていますがどちらがおすすめでしょうか？接点抵抗値、経年劣化を考えるとMOSFETの方が良いようにも思いますが。
Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - ヒロ
2026/06/06 (Sat) 09:24:25
どちらの基板も目的が異なるのでお勧めしないです。
それにサイズが大きいので。
MOSFETリレーはN-MOSを2個とフォトボルがあればできるので、現在の基板からリレーを外して無理やりにでも置き換えられるのではと思います。
回路は下記が参考になると思います。
http://www.easyaudiokit.com/bekkan/manual/MOSFET-RELAY-manual.pdf
MOSFETは秋月の下記をよくつかいます。２個直列でもON抵抗は５ｍΩほどです。
[108421]NchパワーMOSFET 80V100A TK100E08N1
Re: Re: PA3886DC基板 パラ接続 電源OFF時のノイズ対策 - きんさん
2026/06/06 (Sat) 13:17:23
ありがとうございます。mos FETに変更も興味がありますのでチャレンジしてみたいと思います。
